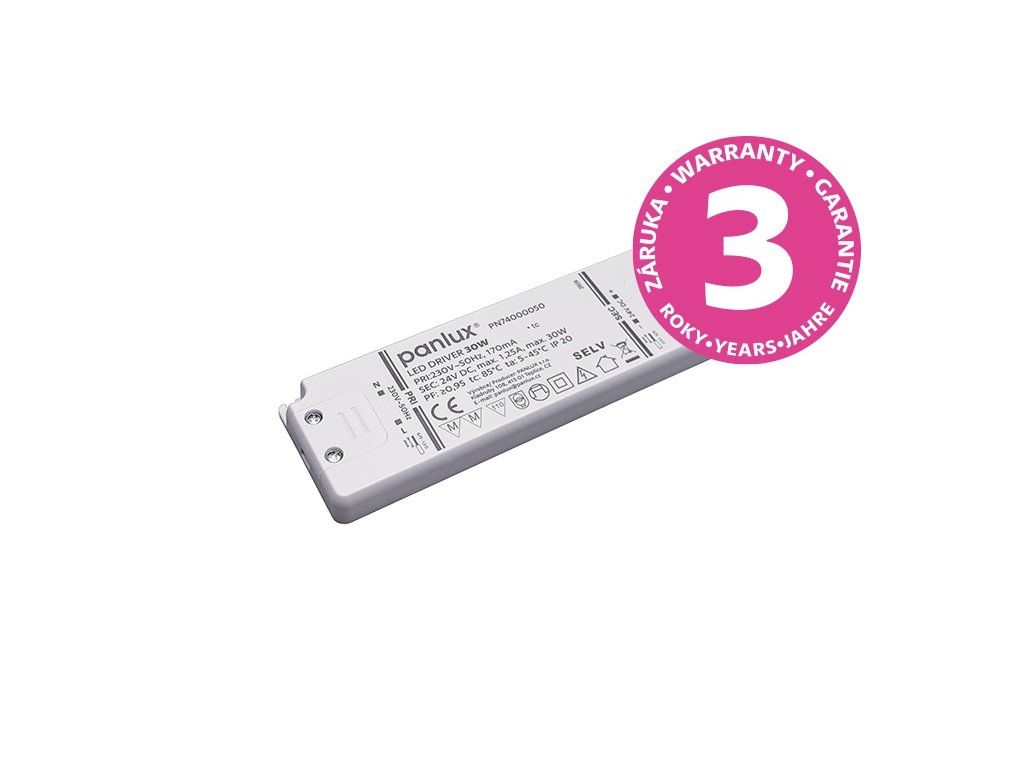

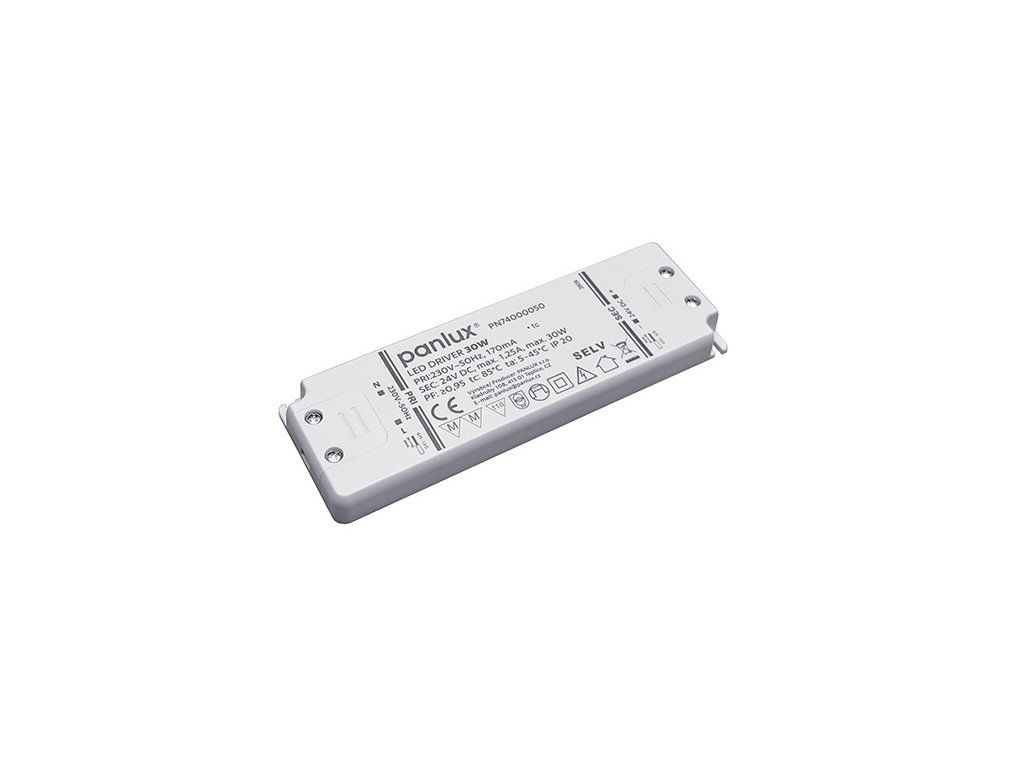

LED driver 30W, 24V
| Kategorie: | Další |
|---|---|
| Hmotnost: | 0.3 kg |
| EAN: | 8595216634481 |
| Hmotnost: | 0.109 |
| Šířka: | 154 |
| Výška: | 14 |
| Hloubka: | 50 |
| Barva produktu: | bílá |
| Materiál (základna): | plast |
| Materiál (kryt): | plast |
| IP: | 20 |
| Napájení: | 230V AC 50Hz |
| Power Factor (účiník): | 0,95 |
| Přívodní proud - I (A): | 170mA |
| Stmívatelné: | Ne |
| Třída ochrany: | 2 |
| Typ kabelu: | kabel zakončený svorkovnicí 2×0.75mm2 - 1.5mm2 |
| Provozní teplota (°C): | 5 až 45 |
| Tc - max. teplota produktu při Ta (°C): | 85 |
| SEC_Výstupní napětí: | 24V DC |
| Výstupní napětí: | 1250mA |
LED DRIVER
LED driver je moderní typ transformátoru, který usměrňuje elektrický proud.
Do tohoto driveru přivedete proud 230V a na výstupu je 24V - připraveno pro zapojení např. 24V LED pásků, ale i jiných 24V svítidel.
Nová generace LED driverů, která nahrazuje stávající modely DRT015/030.
Produkt PN74000050 představuje modernizované řešení v kategorii 30W zdrojů s několika konstrukčními úpravami.

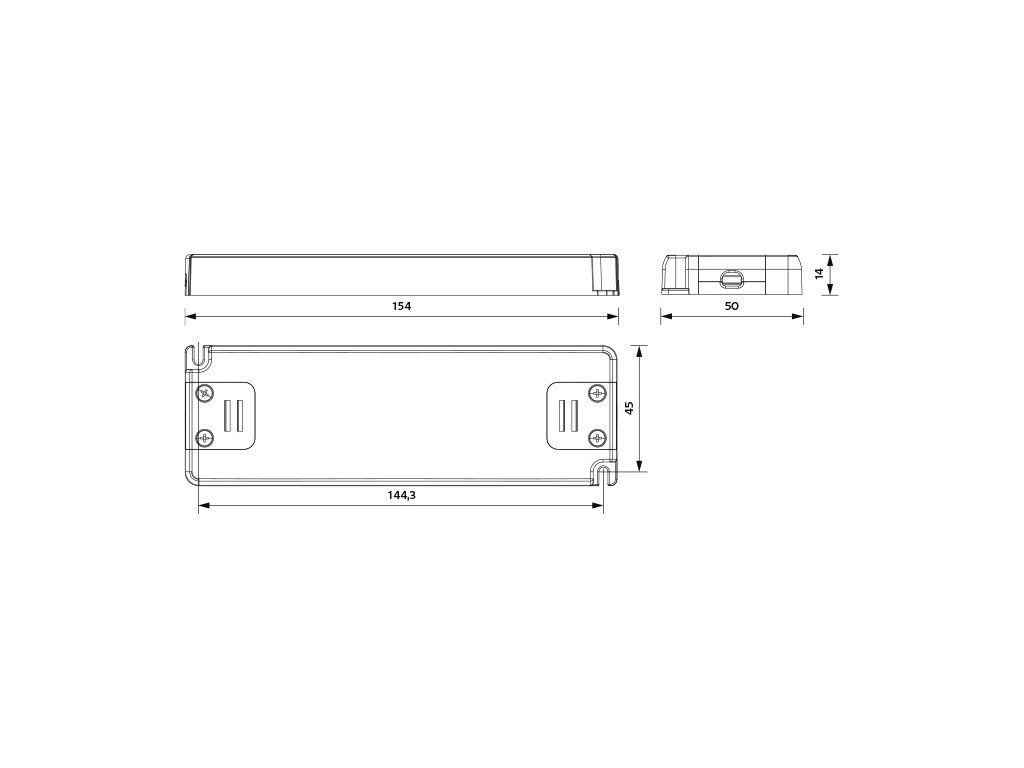

Oproti původnímu modelu DRT030 12/24 přináší tento driver kompaktnější provedení – jeho rozměry jsou 154×50×14 mm (vs. 156×50×17mm), díky čemuž je ještě tenčí a lépe se integruje do svítidel s omezeným prostorem.
Další změnou je upravená konstrukce svorkovnice. Nové 30W drivery (PN74000049, PN74000050) mají nižší profil a odlišné řešení připojení, což může ovlivnit způsob instalace oproti předchozí generaci.
Tento model je vhodnou náhradou za DRT030 12/24 a nabízí optimalizované rozměry při zachování spolehlivého výkonu pro LED aplikace.
POZOR!
Všechny LED pásky nejsou 24V, některé jsou 12V - ty vyžadují jiný driver, který usměrňuje proud na 12V.
Při záměně driveru či špatném zapojení může dojít k poškození svítidel.
Je důležité věnovat mimořádnou pozornost udávaným informacím o zapojení!
Jak vypočítat velikost driveru, neboli jaký je potřebný výkon driveru?
Součet příkonů všech napájených svítidel musí být minimálně o 20% menší než příkon, pro který je driver určen.
ORIENTAČNÍ VZOREC PRO VÝPOČET VHODNÉHO DRIVERU PRO LED PÁSKY:
VÝPOČET VHODNÉHO DRIVERU PRO SVÍTIDLA:
Pokud budou na driver napojeny 4 svítidla o příkonu 3W, bude výpočet vypadat takto:
4ks x 3W x 1,2 = 14,4W (minimální velikost příkonu driveru)
